如何計算活性炭吸附塔內風壓

發布時間:2020-08-26點擊:次

對于活性炭固定床層的工程設計,床層阻力是一個重要的特征數據。因?yàn)樗婕暗搅髁康目刂、廢氣/臭氣出口的風機功率選擇、吸附柱直徑大小的設計、活性炭層高度的確定以及活性炭種類的較佳選擇。

活性炭層阻力/壓力損失與填充的活性炭的形狀、粒度大小、填充方式等因素有關。

一般來說,球形炭的壓降性能介于柱狀活性炭和蜂窩活性炭之間,相同粒徑的球形活性炭壓降比柱狀活性炭低。在0.2~0.6m/s的空塔球形炭的壓降是柱狀活性炭壓降的50~75%,蜂窩活性炭壓降遠低于球形活性炭和柱狀活性炭,空塔氣速為1.6m/s時的壓降小于100mmH2O。且相同形狀的填充活性炭其壓降隨粒徑加大而減小。

例如,活性炭罐的設計參數:A、炭層高度: 0.2-0.6m;B、表觀接觸:0.2~2.0s,標準1.2ss;C、流速:一般的流速范圍是5-50cm/s;則流速慢,吸附層短,設備大;流速快,設備小,吸收層長,破過時間短,吸收期變短。所以,一般工業上采用范圍是20-40cm/s。

那么在工程上,柱狀活性炭是比較通用的。那么,如何計算活性炭吸附塔內風壓?

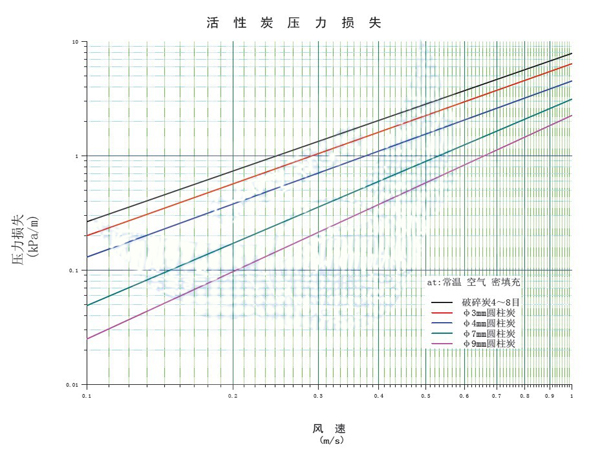

我司選用φ3.0、φ4.0、φ7.0、φ9.0還有4~8目破碎炭在不同的風速下測定其壓力損失,并描制成風速與壓力損失關系曲線:(如下圖),方便工程設計計算。

如何計算活性炭吸附塔內風壓

具體計算方法:確定風速、炭層高度h(單位:m),及活性炭形狀,查曲線圖讀出對應風速下的壓損值Δp(單位:kPa/m),總壓損=Δp×h。(Δp=K,K為常數,通常4-8目破碎炭k=0.011;6-10目破碎炭k=0.023;4-6目造粒炭k=0.0036)

注:計算壓力損失時不必考慮活性炭層橫面積,只需要考慮活性炭層厚度。
